Hvordan måler man rækkevidden af ​​en signal jammer?

Med den hurtige udvikling af trådløs kommunikationsteknologi er signaljammere gradvist dukket op på mange områder og blevet vigtigt hjælpeudstyr. Fra at skabe forhold, der simulerer en slagmark under militære øvelser, til at begrænse trådløse signaler på bestemte specifikke civile steder (f.eks. undersøgelseslokaler, fortrolige konferencelokaler osv.), er signaljammere uundværlige.

Men for at en signal jammer skal fungere korrekt, skal du have en klar forståelse af dens interferensområde. På den ene side er et tydeligt interferensområde med til at sikre en effektiv indgriben i målområdet og opnå de forventede styringsmål, på den anden side kan det også undgå unødvendige negative påvirkninger forårsaget af usikkerheden i interferensområdet, såsom: Interferer med omgivende autoriseret trådløst kommunikationsudstyr, der ikke er, skal påvirkes, hvilket resulterer i kommunikationsfejl eller juridiske tvister. Hvordan måler man interferensområdet for en signal jammer under signalmåling?

1. Forberedelse

(1)Vælg et passende teststed: Prøv at vælge et åbent sted fri for store forhindringer (såsom høje bygninger, bjerge, store træer osv.) for at reducere indflydelsen af ​​signalrefleksion og dæmpning på måleresultaterne. Du kan for eksempel vælge en stor åben parkeringsplads, en flad eng i forstæderne osv. Samtidig skal du sikre dig, at det elektromagnetiske miljø omkring teststedet er relativt stabilt og væk fra andre kilder til kraftig elektromagnetisk interferens , såsom sendestationstransmissionstårne ​​og store understationer.

2.Forbered testudstyr:

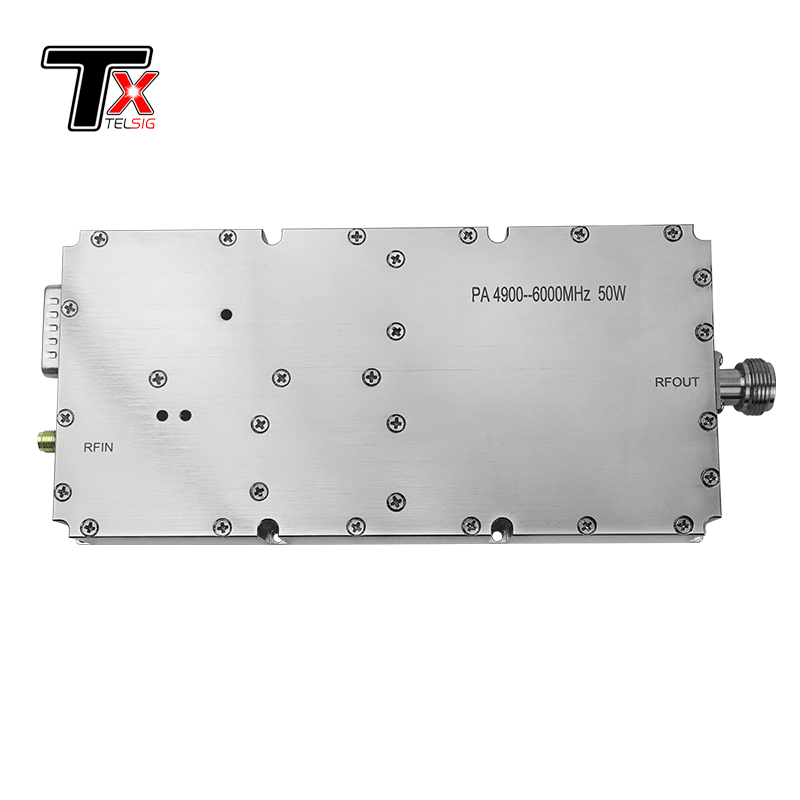

(1) Signal jammer: Sørg for, at den er i normal driftstilstand, og indstil de passende interferensfrekvens og strømindstillinger i henhold til den type signal, der testes (såsom Wi-Fi-signal, Bluetooth-signal, mobiltelefonsignal osv.) .

(2) Udstyr, der oplever interferens: Afhængigt af typen af ​​signal, der er målrettet af jammeren, skal du forberede flere relevante enheder i normal driftstilstand som testobjekter. For eksempel, for at teste en Wi-Fi signal jammer, forberede flere bærbare computere, smartphones osv. med Wi-Fi kapacitet. Disse enheder skal aktivere de relevante funktioner og oprette forbindelse til det relevante netværk på forhånd (såsom at tilslutte en bærbar computer til en Wi-Fi-router før test, tænde for Wi-Fi på en mobiltelefon og oprette forbindelse til et tilgængeligt netværk osv.) observere interferens. effekt.

(3) Instrument til måling af signalniveau: Professionelle instrumenter såsom spektrumanalysatorer og feltstyrkemålere bruges til at måle signalniveauet. En spektrumanalysator kan vise detaljerede oplysninger såsom signalamplitude ved forskellige frekvenser, og en feltstyrkemåler kan direkte måle den elektriske feltstyrke ved en bestemt frekvens. Den passende enhed kan vælges i henhold til den aktuelle situation og behov.

3. Teststadier

(1) Arranger testmiljøet: På det valgte teststed skal du placere signaljammeren på et relativt fast sted, såsom midten af ​​stedet eller et sted, der er praktisk til at markere og måle afstande.

(2) Med signaljammeren i midten skal du markere referencepunkter med lige store afstande på jorden i forskellige retninger (såsom øst, syd, vest, nord og i forskellige vinkler osv.). Den indledende afstand kan starte på et sted tættere på interfereren, såsom 5 meter, og derefter tilføje kontrolpunkter på bestemte afstande (såsom 5 eller 10 meter), indtil den når en afstand ud over det forventede maksimalt mulige interferensområde. For eksempel kan du markere en sekvens af kontrolpunkter med lige store afstande på 5 meter, 10 meter, 15 meter, 20 meter... for at danne et cirkulært eller firkantet mønster af kontrolpunkter centreret på undertrykkeren.

4. Mål startværdien af ​​signalniveauet:

(1) Før du tænder for signaljammeren, skal du bruge en signalstyrkemåler til at måle niveauet af målsignalet (dvs. normalt signal uden interferens), der udsendes eller modtages af den interfererede enhed ved hvert testpunkt, og registrere det. For forskellige forstyrrende enheder og målsignaler kan de specifikke målte parametre variere. For eksempel kan Wi-Fi-signaler kræve måling af signalstyrke, signal-til-støjforhold osv. inden for dets frekvensbånd, mobiltelefonsignaler kan kræve måling af feltstyrke inden for dets frekvensbånd; osv.

5.Tænd for jammeren og observer jamming-effekten:

(1) Tænd for signaljammeren, så den begynder at arbejde i henhold til de specificerede parametre og udsender interferenssignaler.

(2) Brug samtidig hurtigt udstyret, der oplever interferens, på forskellige overvågningspunkter for at observere interferensen. For eksempel kan du for Wi-Fi-enheder observere, om den stadig kan oprette forbindelse til netværket normalt, om netværkshastigheden er faldet væsentligt osv., for mobiltelefoner, kan du observere, om den stadig kan foretage opkald, sende sms'er , bruge datatrafik mv. Bøde. Brug samtidig en signalstyrkemåler til igen at måle målsignalniveauet ved hvert testpunkt (det vil sige signalniveauet efter interferens) og sammenligne det med den initiale værdi, der blev målt før jammeren ikke blev tændt.

(3) Bestem interferensområdet: Bestem interferensområdet for signaljammeren baseret på den faktiske interferens observeret af den enhed, der oplever interferensen, og signalniveauændringerne målt af signalstyrkemåleren. Generelt kan det ses, at den enhed, der er påvirket af interferens, udviser tydelige interferensfænomener (for eksempel manglende evne til at oprette forbindelse til netværket normalt, stærkt begrænsende kommunikationsfunktioner osv.), og signalniveauet er faldet betydeligt i forhold til det originale værdi (et fald i hastigheden kan indstille tærskelværdien i henhold til den specifikke situation, f.eks.: Det fjerneste afstandspunkt, hvis fald er større end 50 % osv.) er defineret som grænsepunktet for interferensområdet i den retning.

6.Gentestning og databehandling

(1) Gentagen testning: For at gøre måleresultaterne mere nøjagtige og pålidelige, skal ovenstående testproces gentages flere gange. Hver gang testen gentages, kan nogle testbetingelser blive ændret, såsom justering af jammereffekten (øg eller mindsk effekt), ændring af jammerens placering (lidt ændring af den oprindelige position), udskiftning af det forstyrrende udstyr med en anden model osv. , og gentag derefter målingen ved at følge de samme verifikationstrin. Ved at gentage testen flere gange kan du få flere data om interferensområdet under forskellige forhold og få en bedre forståelse af jammerens ydeevne.

(2) Databehandling: Registrer den indledende signaleffekt for hvert testpunkt, signaleffekten efter interferens, interferenssituationen for udstyret, der oplever interferens, og testforholdene (såsom interferens effekt, placeringen og modellen af udstyr, der oplever interferens) registreres i tide hver testproces osv.) for at organisere og analysere data. Disse data kan præsenteres i tabelform for nem visuel visning og sammenligning.

Baseret på disse data kan du så plotte signaljammerens interferensområde under forskellige forhold. For eksempel et lineært diagram, hvor lydpottens effekt er plottet langs abscissen, og interferensområdet (afstanden) er plottet langs ordinaten. diagram, kan diagram tydeligere forstås. Se tendensen for interferensrækkevidde ved forskellige styrker osv. Gennem databehandling og analyse kan der drages mere nøjagtige og videnskabelige konklusioner om interferensområdet for signaljammere.
